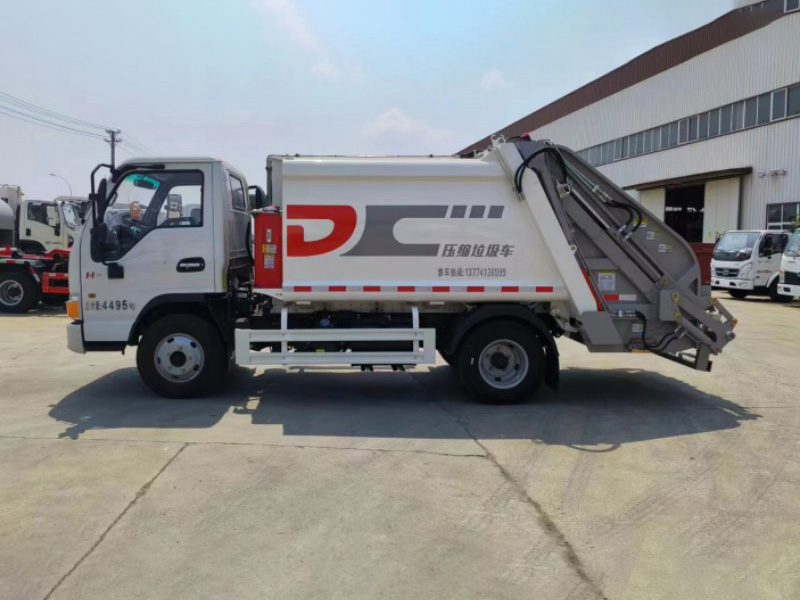

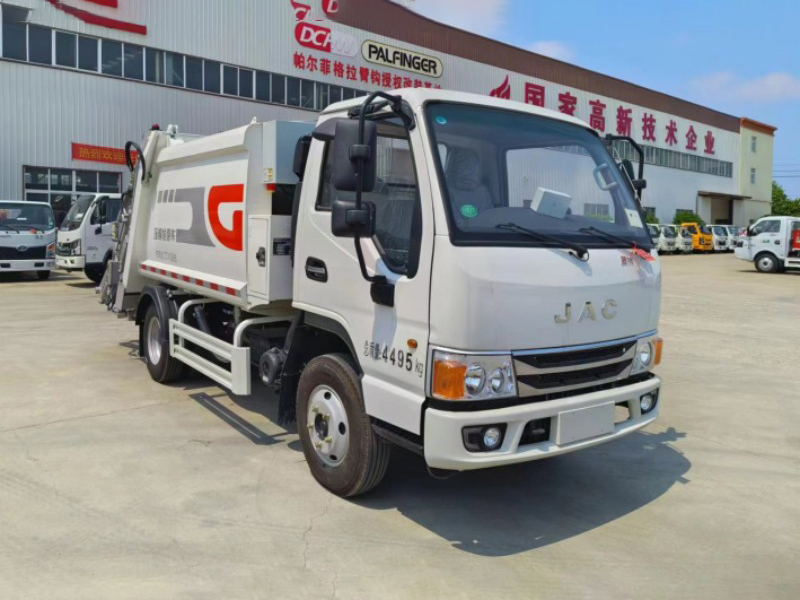

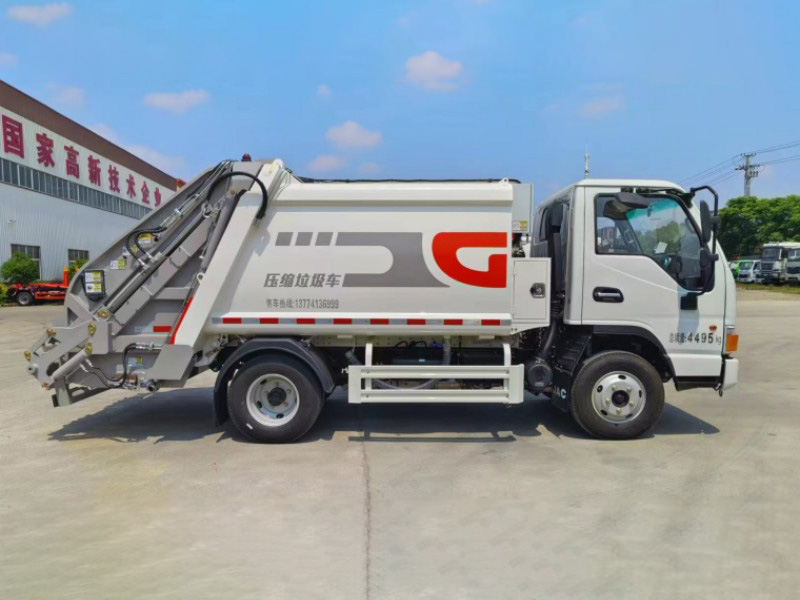

江淮藍牌壓縮式垃圾車底盤配置：底盤采用江淮康玲H3駕駛室，單排1700mm，軸距2850mm，全柴動力Q23-115E60(全柴115馬力)，星銳5檔變速箱，2.5噸前橋，5噸后橋，700R16鋼絲輪胎，180雙層大梁，板簧:11/9+7，斷氣剎，動力轉向，LED日間行車燈，自動調整臂，原廠空調，原廠取力器，PTO。

底盤零部件采用國際**配件:美國延鋒偉世通儀表臺，日本艾迪斯離合器，瑞安制動閥，克諾爾ABS，福耀玻璃，美國江森座椅，星銳變速箱，納鐵福傳動軸，美國AAM后橋，德國梅克朗汽車鏡，英國威爾燃油濾清器，美國博格華納EGR**閥。

GB3847-2005,GB17691-2018國Ⅵ新規底盤，其它江淮底盤標配。附帶底盤合格證，底盤說明書，保養手冊，隨車工具。

上裝配置：2.上裝結構

推鏟由優質型材與高品質耐腐蝕性強的耐候鋼面板焊接而成，為產品執行卸料的部件，推鏟布置在垃圾箱內部，在多級液壓油缸驅動下沿垃圾箱軌道滑動，完成卸料作業。

垃圾箱是本產品對生活垃圾進行收集存儲的部件，也是填裝器等重要部件的連接基體，其合理的結構設計及材料選型保證產品性能**化；內腔采用高品質耐腐蝕性強的耐候鋼，強度高，耐腐蝕能力強，使用壽命長，尤其適用于腐蝕性作業環境；側板采用整板折彎成型，曲面設計提高整體框架剛度的同時增加美觀性；垃圾箱尾部設計有污水引流槽；垃圾箱底部設計有填裝器鎖緊機構。

填裝器是本產品對生活垃圾進行壓縮減容的部件。填裝器上的壓填機構通過滑板滑行運動與刮板轉動完成對填裝器料斗中的垃圾進行壓縮并裝填到垃圾箱內。填裝器底部設計有污水箱，提高產品污水儲存能力；填裝器前端面裝有雙重密封條，并與垃圾箱后端面形成密封結構，有效防止污水泄漏；填裝器料斗部位采用高硬度耐磨鋼，提高了產品耐用度。

上料機構是將垃圾收集容器中的垃圾倒入填裝器料斗的部件。依據收集容器適應范圍不同，該部件可適應的桶容積不同。垃圾倒入填料斗中的過程是通過液壓油缸驅動四連桿機構實現的。

填裝器密封蓋填裝器蓋是用于遮擋填裝器料斗防止運輸過程中垃圾飄灑及臭氣外泄的部件。通過連桿機構及鎖緊機構實現填裝器蓋打開和關閉鎖止。
